Examples

This is an overview of example codes to set-up and run models.

from ribasim import run_ribasim

1 Basic model with static forcing

import shutil
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
from ribasim import Allocation, Model, Node, Solver
from ribasim.config import Experimental
from ribasim.nodes import (
    basin,
    continuous_control,
    discrete_control,
    flow_boundary,
    level_boundary,
    level_demand,
    linear_resistance,
    manning_resistance,
    outlet,
    pid_control,
    pump,
    tabulated_rating_curve,
    user_demand,
)
from shapely.geometry import Point

datadir = Path("data")
shutil.rmtree(datadir, ignore_errors=True)

model = Model(starttime="2020-01-01", endtime="2021-01-01", crs="EPSG:4326")

Setup the basins:

time = pd.date_range(model.starttime, model.endtime)
day_of_year = time.day_of_year.to_numpy()
seconds_per_day = 24 * 60 * 60
evaporation = (
    (-1.0 * np.cos(day_of_year / 365.0 * 2 * np.pi) + 1.0) * 0.0025 / seconds_per_day
)
rng = np.random.default_rng(seed=0)
precipitation = (
    rng.lognormal(mean=-1.0, sigma=1.7, size=time.size) * 0.001 / seconds_per_day
)

# Convert steady forcing to m/s
# 2 mm/d precipitation, 1 mm/d evaporation

basin_data = [
    basin.Profile(area=[0.01, 1000.0], level=[0.0, 1.0]),
    basin.Time(
        time=pd.date_range(model.starttime, model.endtime),
        drainage=0.0,
        potential_evaporation=evaporation,
        infiltration=0.0,
        precipitation=precipitation,
    ),
    basin.State(level=[1.4]),
]

basin1 = model.basin.add(Node(1, Point(0.0, 0.0)), basin_data)
basin3 = model.basin.add(Node(3, Point(2.0, 0.0)), basin_data)
basin6 = model.basin.add(Node(6, Point(3.0, 2.0)), basin_data)
basin9 = model.basin.add(Node(9, Point(5.0, 0.0)), basin_data)

Setup linear resistance:

linear_resistance10 = model.linear_resistance.add(
    Node(10, Point(6.0, 0.0)),
    [linear_resistance.Static(resistance=[5e3])],
)
linear_resistance12 = model.linear_resistance.add(
    Node(12, Point(2.0, 1.0)),
    [linear_resistance.Static(resistance=[3600.0 * 24.0 / 100.0])],
)

Setup Manning resistance:

manning_resistance2 = model.manning_resistance.add(
    Node(2, Point(1.0, 0.0)),
    [
        manning_resistance.Static(
            length=[900], manning_n=[0.04], profile_width=[6.0], profile_slope=[3.0]
        )
    ],
)

Set up rating curve nodes:

q = 10 / 86400  # 10 m³/day
tabulated_rating_curve4 = model.tabulated_rating_curve.add(
    Node(8, Point(3.0, -1.0)),
    [
        tabulated_rating_curve.Static(
            level=[0.0, 1.0],
            flow_rate=[0.0, 0.6 * q],
        )
    ],
)
tabulated_rating_curve5 = model.tabulated_rating_curve.add(
    Node(5, Point(3.0, 1.0)),
    [
        tabulated_rating_curve.Static(
            level=[0.0, 1.0],
            flow_rate=[0.0, 0.3 * q],
        )
    ],
)
tabulated_rating_curve8 = model.tabulated_rating_curve.add(
    Node(4, Point(4.0, 0.0)),
    [
        tabulated_rating_curve.Static(
            level=[0.0, 1.0],
            flow_rate=[0.0, 0.1 * q],
        )
    ],
)

Setup pump:

pump7 = model.pump.add(Node(7, Point(4.0, 1.0)), [pump.Static(flow_rate=[0.5 / 3600])])

Setup level boundary:

level_boundary11 = model.level_boundary.add(
    Node(11, Point(2.0, 2.0)), [level_boundary.Static(level=[0.5])]
)
level_boundary17 = model.level_boundary.add(
    Node(17, Point(6.0, 1.0)), [level_boundary.Static(level=[1.5])]
)

Setup flow boundary:

flow_boundary15 = model.flow_boundary.add(
    Node(15, Point(3.0, 3.0)), [flow_boundary.Static(flow_rate=[1e-4])]
)
flow_boundary16 = model.flow_boundary.add(
    Node(16, Point(0.0, 1.0)), [flow_boundary.Static(flow_rate=[1e-4])]
)

Setup terminal:

terminal14 = model.terminal.add(Node(14, Point(3.0, -2.0)))

Setup the links:

model.link.add(basin1, manning_resistance2)
model.link.add(manning_resistance2, basin3)
model.link.add(
    basin3,
    tabulated_rating_curve8,
)
model.link.add(
    basin3,
    tabulated_rating_curve5,
)
model.link.add(
    basin3,
    tabulated_rating_curve4,
)
model.link.add(tabulated_rating_curve5, basin6)
model.link.add(tabulated_rating_curve8, basin9)
model.link.add(
    tabulated_rating_curve4,
    terminal14,
)
model.link.add(basin6, pump7)
model.link.add(pump7, basin9)
model.link.add(basin9, linear_resistance10)
model.link.add(level_boundary11, linear_resistance12)
model.link.add(linear_resistance12, basin3)
model.link.add(flow_boundary15, basin6)
model.link.add(flow_boundary16, basin1)
model.link.add(linear_resistance10, level_boundary17)

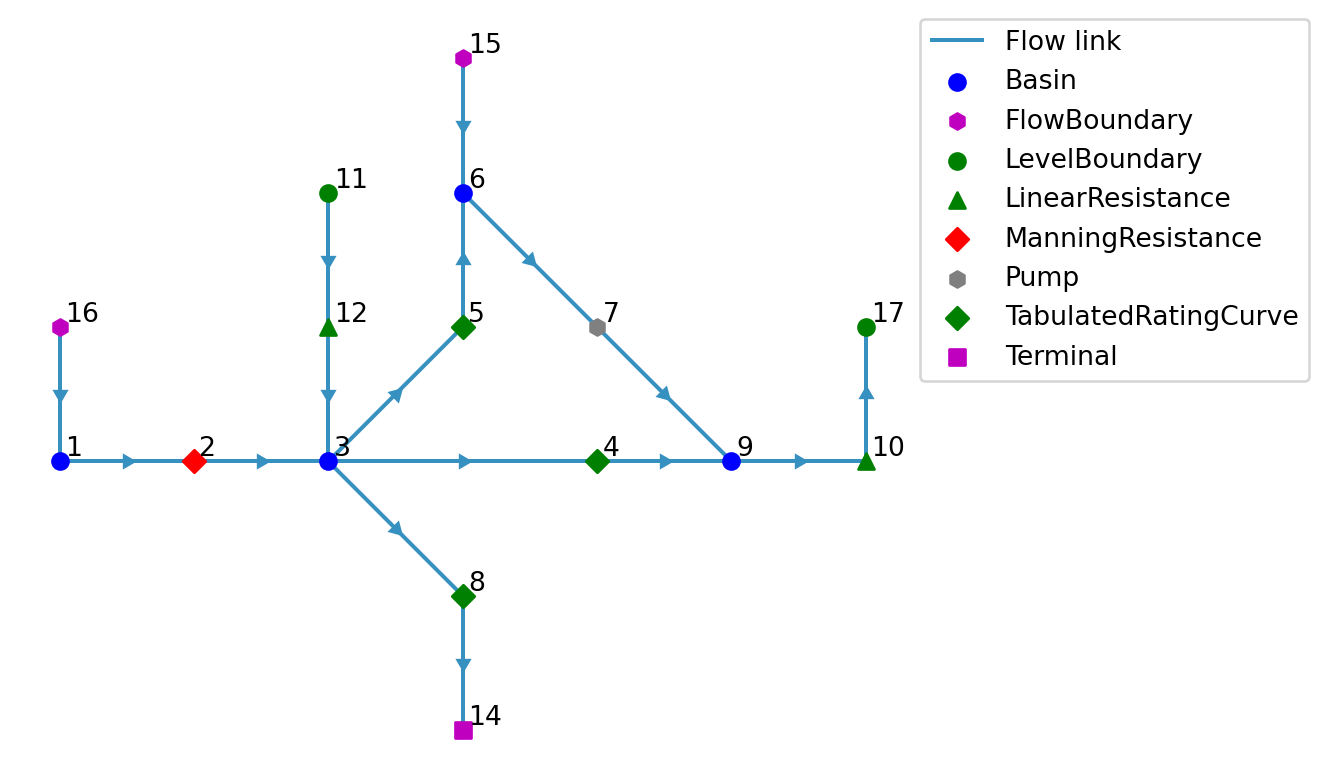

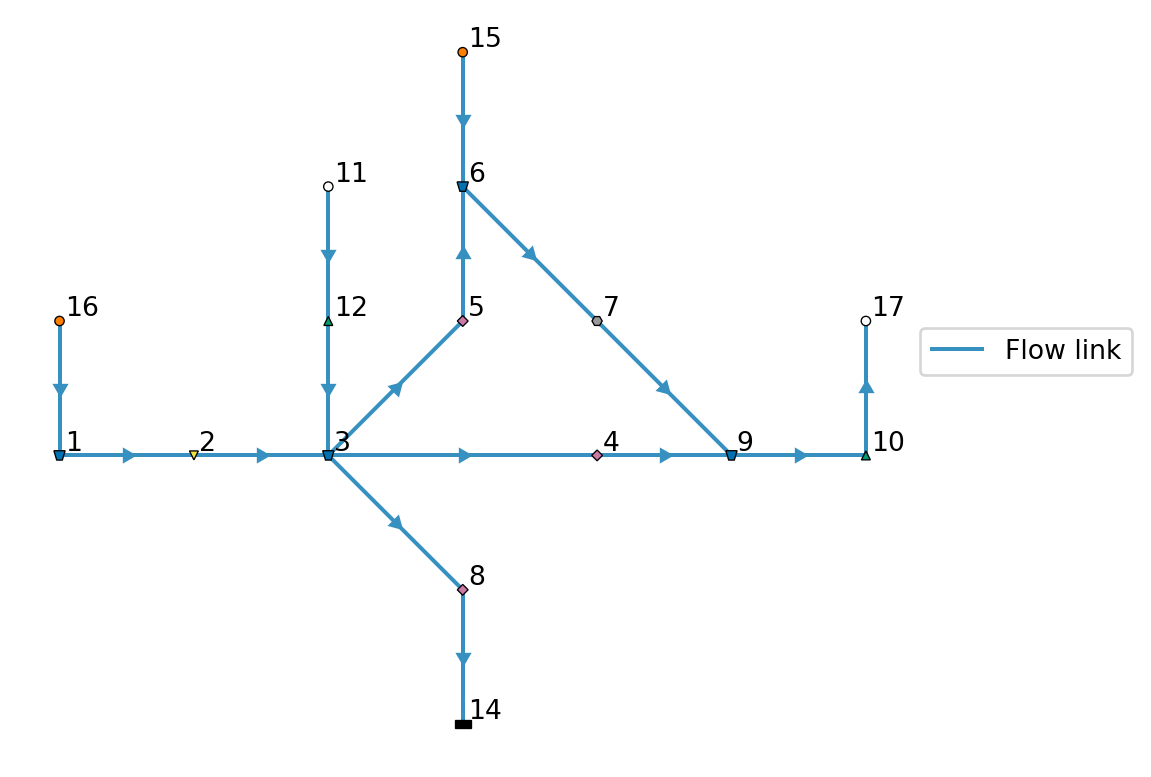

Let’s take a look at the model:

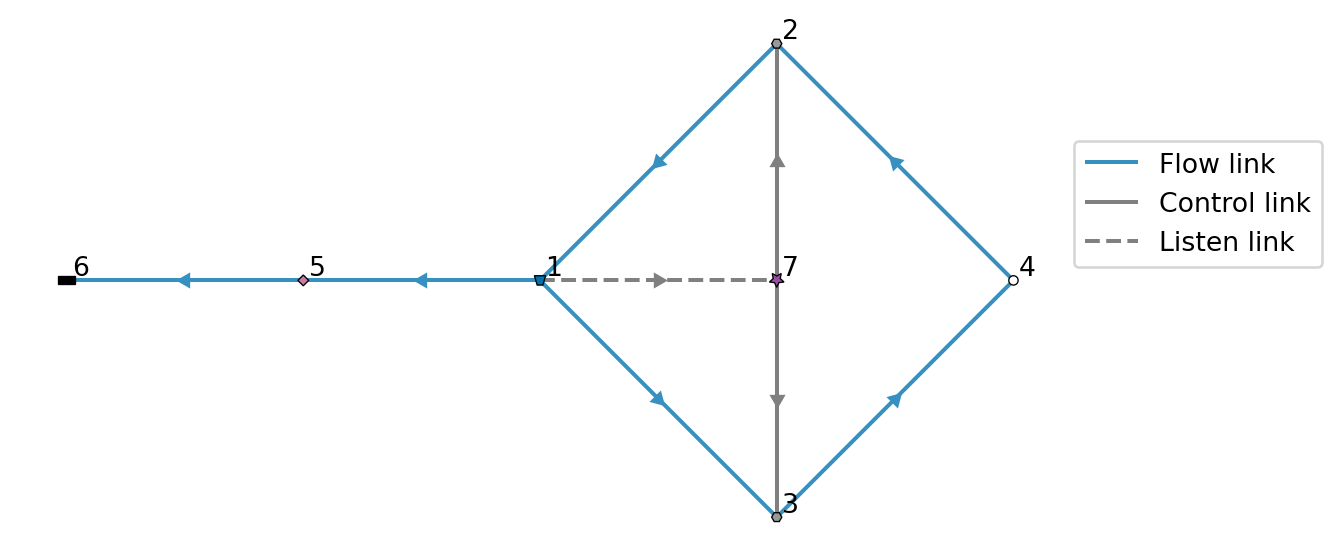

model.plot()

Write the model to a TOML and GeoPackage:

toml_path = datadir / "basic/ribasim.toml"
model.write(toml_path)

PosixPath('data/basic/ribasim.toml')

1.1 Running a model

Now run the model:

run_ribasim(toml_path)

┌ Info: Starting a Ribasim simulation at 2026-02-03T09:11:31.233.
│   toml_path = "data/basic/ribasim.toml"
│   ribasim_version = "2026.1.0-rc1"
│   starttime = 2020-01-01T00:00:00
│   endtime = 2021-01-01T00:00:00
└   threads = 1
Simulating   0%|                                        |  ETA: N/A
Simulating   2%|▉                                       |  ETA: 0:34:16
Simulating   4%|█▌                                      |  ETA: 0:17:58
Simulating   6%|██▍                                     |  ETA: 0:11:39
Simulating   8%|███▍                                    |  ETA: 0:07:44
Simulating  11%|████▌                                   |  ETA: 0:05:40
Simulating  14%|█████▋                                  |  ETA: 0:04:20
Simulating  18%|███████                                 |  ETA: 0:03:22
Simulating  21%|████████▌                               |  ETA: 0:02:38
Simulating  25%|██████████▏                             |  ETA: 0:02:06
Simulating  30%|████████████                            |  ETA: 0:01:40
Simulating  36%|██████████████▌                         |  ETA: 0:01:16
Simulating  47%|██████████████████▊                     |  ETA: 0:00:48
Simulating  53%|█████████████████████▎                  |  ETA: 0:00:38
Simulating  64%|█████████████████████████▋              |  ETA: 0:00:24
Simulating  77%|██████████████████████████████▋         |  ETA: 0:00:13
Simulating  92%|████████████████████████████████████▊   |  ETA: 0:00:04
Simulating 100%|████████████████████████████████████████| Time: 0:00:43
[ Info: Computation time: 20 seconds, 795 milliseconds
[ Info: The model finished successfully at 2026-02-03T09:13:57.975.

You can also open a terminal and run it from there. For example, to run the basic model, input:

ribasim basic/ribasim.toml

After running the model, read back the results:

df_basin = pd.read_feather(datadir / "basic/results/basin.arrow")
df_basin_wide = df_basin.pivot_table(
    index="time", columns="node_id", values=["storage", "level"]
)

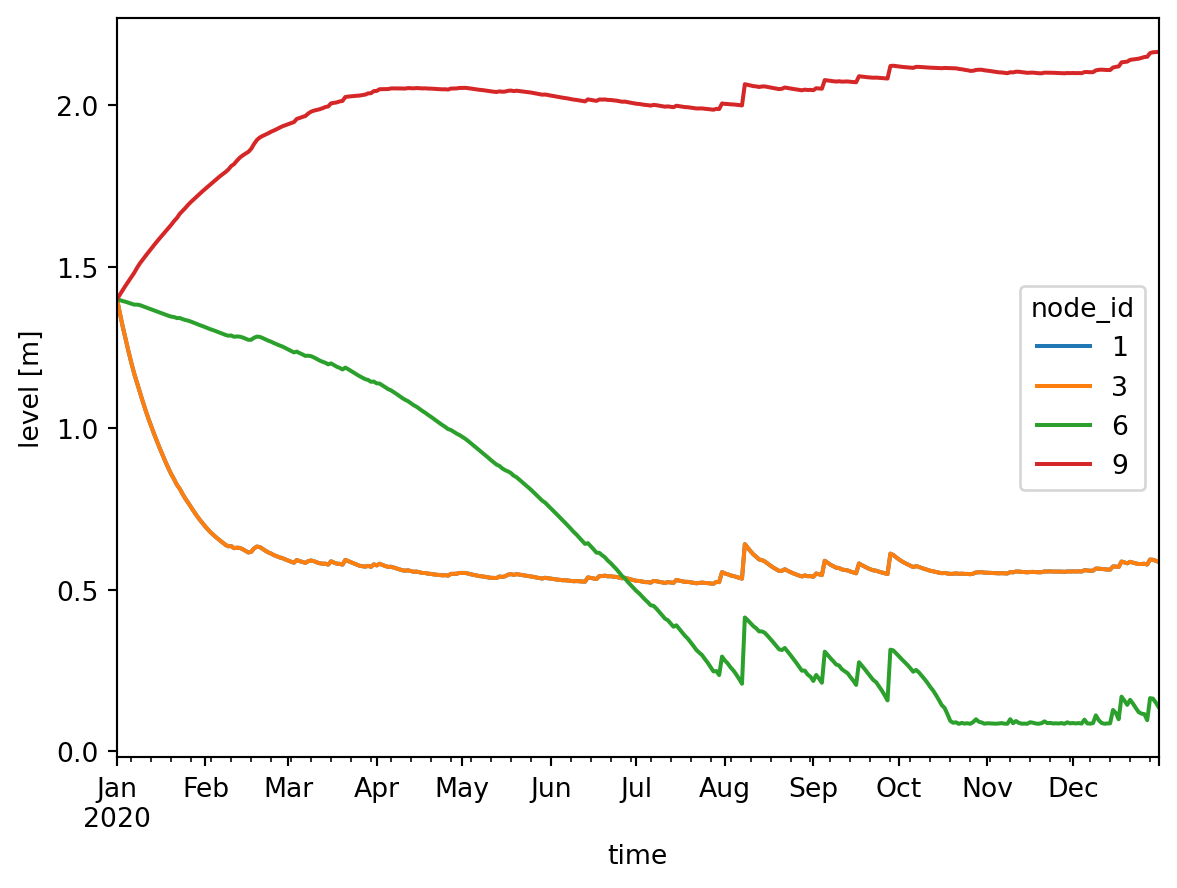

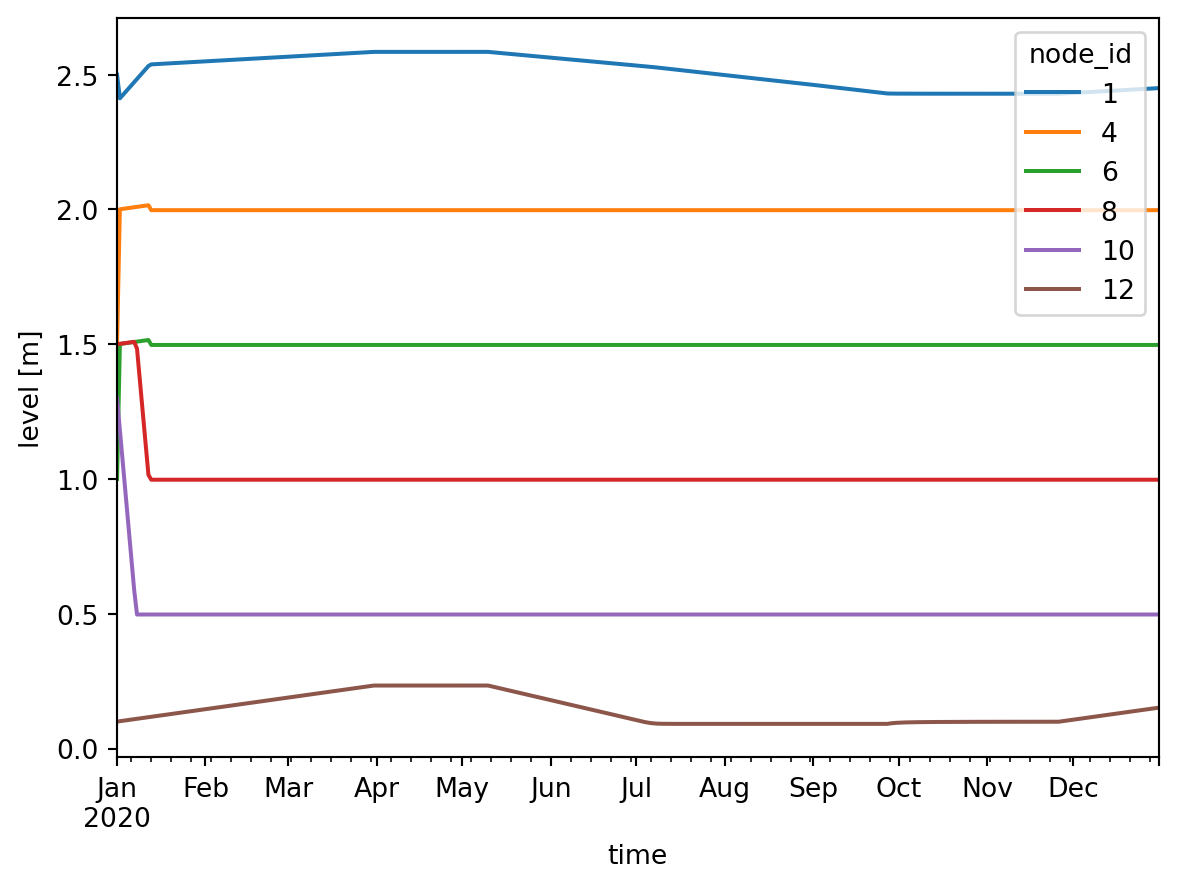

ax = df_basin_wide["level"].plot()
ax.set_ylabel("level [m]");

df_flow = pd.read_feather(datadir / "basic/results/flow.arrow")
df_flow["link"] = list(zip(df_flow.from_node_id, df_flow.to_node_id))
df_flow["flow_m3d"] = df_flow.flow_rate * 86400

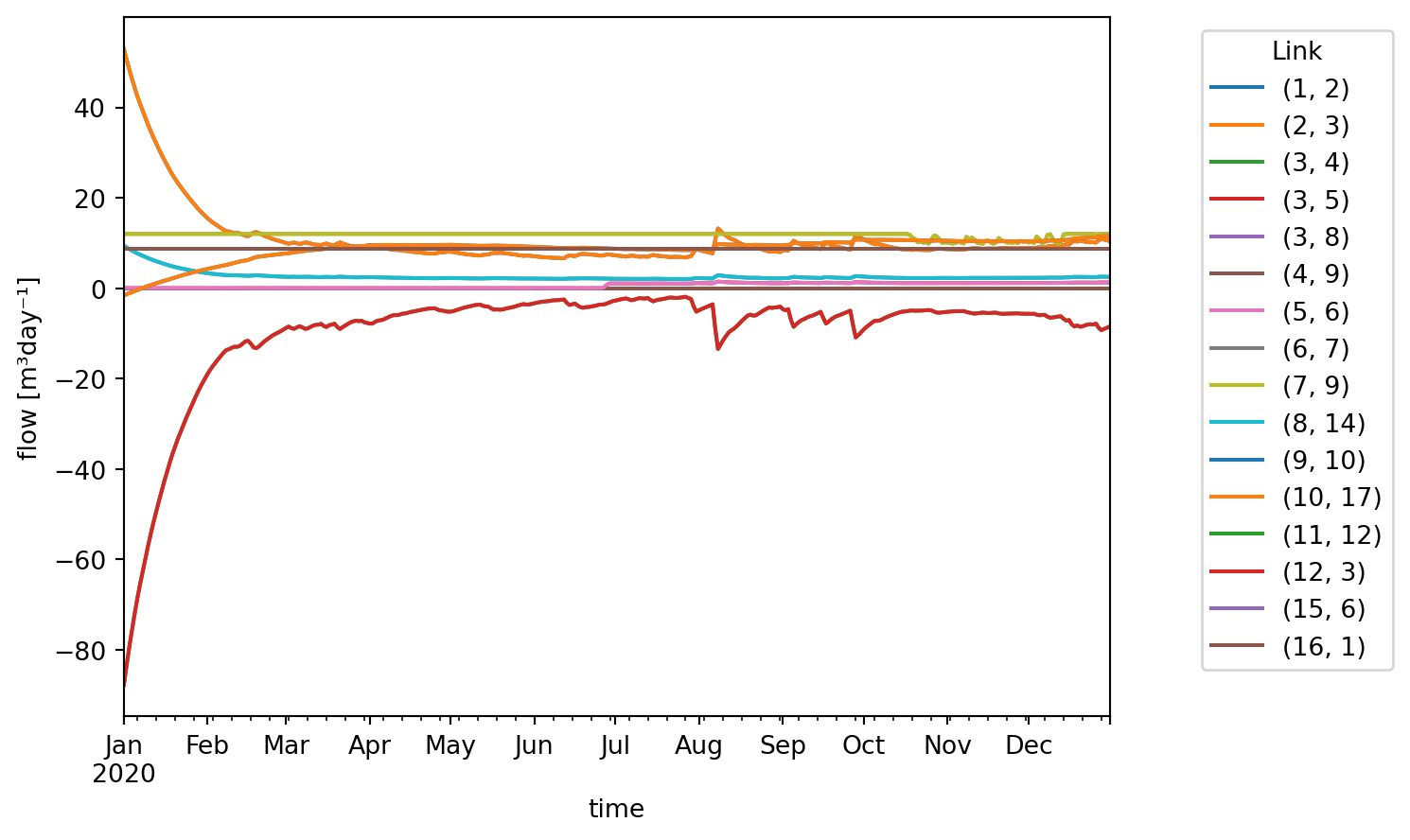

ax = df_flow.pivot_table(index="time", columns="link", values="flow_m3d").plot()
ax.legend(bbox_to_anchor=(1.3, 1), title="Link")
ax.set_ylabel("flow [m³day⁻¹]");

2 Model with discrete control

The model constructed below consists of a single basin which slowly drains through a TabulatedRatingCurve, but is held within a range by two connected pumps. These two pumps together behave like a reversible pump. When pumping can be done in only one direction, and the other direction is only possible under gravity, use an Outlet for that direction.

Setup the basins:

model = Model(
    starttime="2020-01-01",
    endtime="2021-01-01",
    crs="EPSG:4326",
    solver=Solver(abstol=1e-6, reltol=1e-5),
)

model.basin.add(
    Node(1, Point(0.0, 0.0)),
    [
        basin.Profile(area=[1000.0, 1000.0], level=[0.0, 1.0]),
        basin.State(level=[20.0]),
        basin.Time(time=["2020-01-01", "2020-07-01"], precipitation=[0.0, 3e-6]),
    ],
)

Basin #1

Setup the discrete control:

model.discrete_control.add(
    Node(7, Point(1.0, 0.0)),
    [
        discrete_control.Variable(
            compound_variable_id=1,
            listen_node_id=1,
            variable=["level"],
        ),
        discrete_control.Condition(
            compound_variable_id=1,
            condition_id=[1, 2],
            # min, max
            threshold_high=[5.0, 15.0],
        ),
        discrete_control.Logic(
            truth_state=["FF", "TF", "TT"],
            control_state=["in", "none", "out"],
        ),
    ],
)

DiscreteControl #7

The above control logic can be summarized as follows:

• If the level is above the maximum, activate the control state “out”;
• If the level is below the minimum, active the control state “in”;
• Otherwise activate the control state “none”.

Setup the pump:

model.pump.add(
    Node(2, Point(1.0, 1.0)),
    [pump.Static(control_state=["none", "in", "out"], flow_rate=[0.0, 2e-3, 0.0])],
)
model.pump.add(
    Node(3, Point(1.0, -1.0)),
    [pump.Static(control_state=["none", "in", "out"], flow_rate=[0.0, 0.0, 2e-3])],
)

Pump #3

The pump data defines the following:

Control state	Pump #2 flow rate (m/s)	Pump #3 flow rate (m/s)
“none”	0.0	0.0
“in”	2e-3	0.0
“out”	0.0	2e-3

Setup the level boundary:

model.level_boundary.add(
    Node(4, Point(2.0, 0.0)), [level_boundary.Static(level=[10.0])]
)

LevelBoundary #4

Setup the rating curve:

model.tabulated_rating_curve.add(
    Node(5, Point(-1.0, 0.0)),
    [tabulated_rating_curve.Static(level=[2.0, 15.0], flow_rate=[0.0, 2e-3])],
)

TabulatedRatingCurve #5

Setup the terminal:

model.terminal.add(Node(6, Point(-2.0, 0.0)))

Terminal #6

Setup links:

model.link.add(model.basin[1], model.pump[3])
model.link.add(model.pump[3], model.level_boundary[4])
model.link.add(model.level_boundary[4], model.pump[2])
model.link.add(model.pump[2], model.basin[1])
model.link.add(model.basin[1], model.tabulated_rating_curve[5])
model.link.add(model.tabulated_rating_curve[5], model.terminal[6])
model.link.add(model.discrete_control[7], model.pump[2])
model.link.add(model.discrete_control[7], model.pump[3])

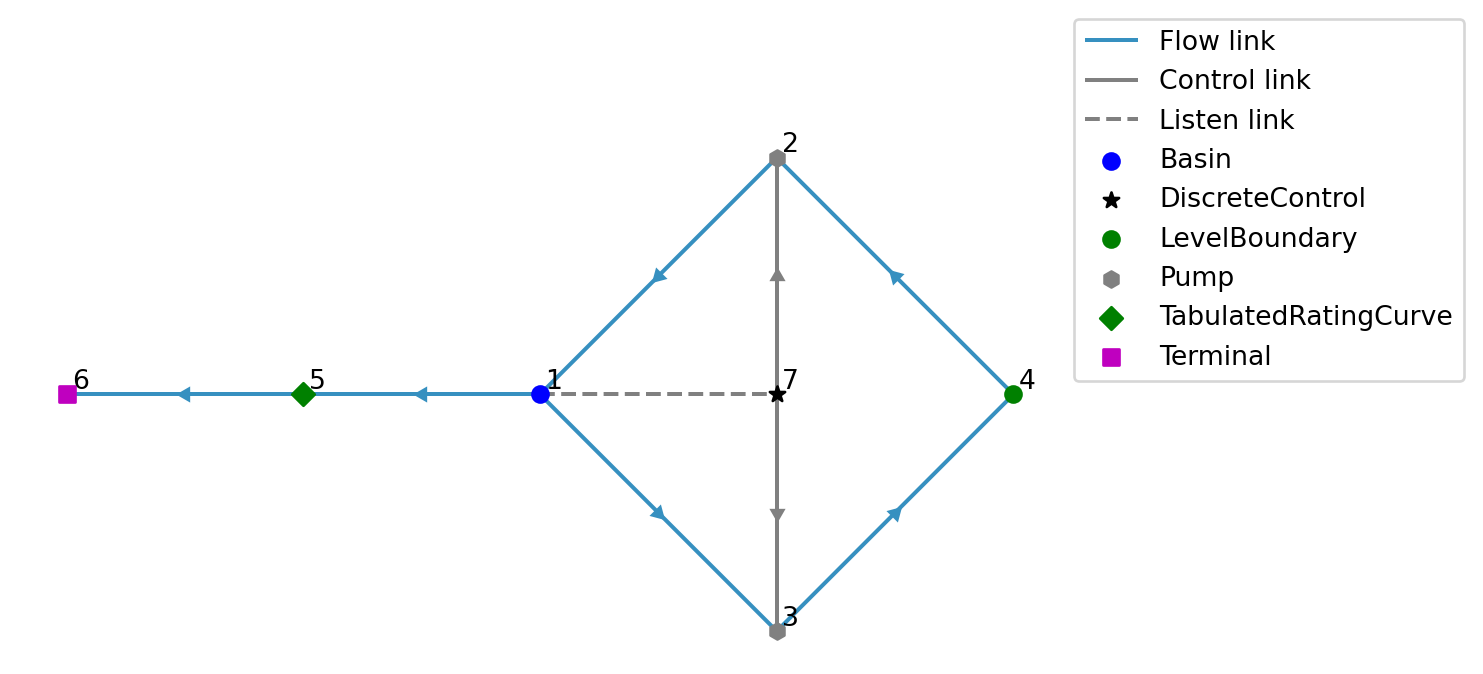

Let’s take a look at the model:

model.plot()

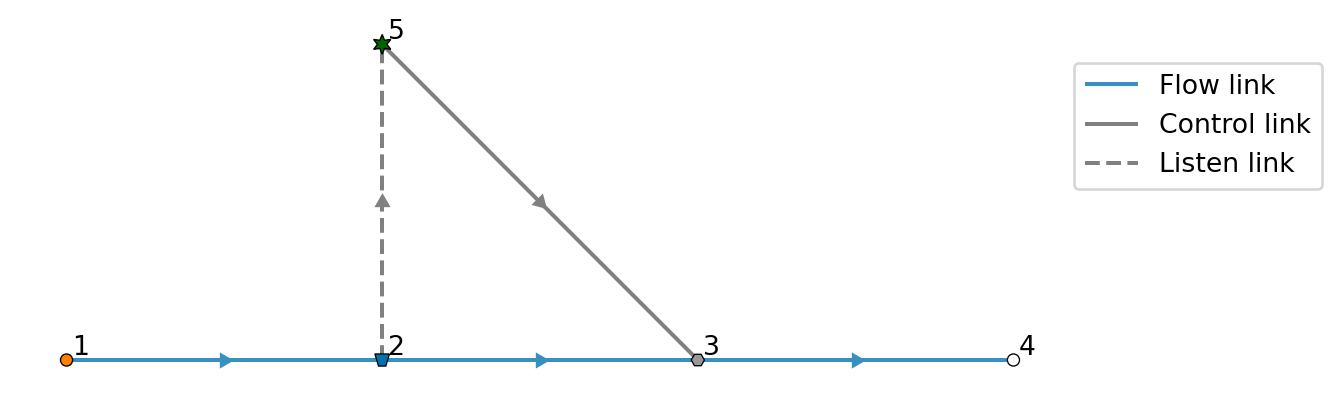

Listen links are plotted with a dashed line since they are not present in the “Link / static” schema but only in the “Control / condition” schema.

datadir = Path("data")
model.write(datadir / "level_range/ribasim.toml")

PosixPath('data/level_range/ribasim.toml')

Now run the model.

run_ribasim(datadir / "level_range/ribasim.toml")

┌ Info: Starting a Ribasim simulation at 2026-02-03T09:13:59.635.
│   toml_path = "data/level_range/ribasim.toml"
│   ribasim_version = "2026.1.0-rc1"
│   starttime = 2020-01-01T00:00:00
│   endtime = 2021-01-01T00:00:00
└   threads = 1
Simulating   0%|                                        |  ETA: N/A
Simulating  17%|██████▋                                 |  ETA: 0:00:03
Simulating  44%|█████████████████▋                      |  ETA: 0:00:01
Simulating  65%|██████████████████████████▏             |  ETA: 0:00:00
Simulating  66%|██████████████████████████▌             |  ETA: 0:00:00
Simulating  66%|██████████████████████████▌             |  ETA: 0:00:00
Simulating  66%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  66%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  66%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▋             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▊             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|██████████████████████████▉             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  67%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████             |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▏            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▎            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  68%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▍            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▌            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▋            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  69%|███████████████████████████▊            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████            |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▏           |  ETA: 0:00:00
Simulating  70%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▎           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:00
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▍           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▌           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  71%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▋           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▊           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|████████████████████████████▉           |  ETA: 0:00:01
Simulating  72%|█████████████████████████████           |  ETA: 0:00:01
Simulating  72%|█████████████████████████████           |  ETA: 0:00:01
Simulating  72%|█████████████████████████████           |  ETA: 0:00:01
Simulating  73%|█████████████████████████████           |  ETA: 0:00:01
Simulating  73%|█████████████████████████████           |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▏          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▎          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  73%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▍          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▌          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▌          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▌          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▌          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▌          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▋          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▋          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▋          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▋          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▋          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▊          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▊          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▊          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▊          |  ETA: 0:00:01
Simulating  74%|█████████████████████████████▊          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|█████████████████████████████▉          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████          |  ETA: 0:00:01
Simulating  75%|██████████████████████████████▏         |  ETA: 0:00:01
Simulating  75%|██████████████████████████████▏         |  ETA: 0:00:01
Simulating  75%|██████████████████████████████▏         |  ETA: 0:00:01
Simulating  75%|██████████████████████████████▏         |  ETA: 0:00:01
Simulating  75%|██████████████████████████████▎         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▎         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▎         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▎         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▎         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▍         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▍         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▍         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▍         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▌         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▌         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▌         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▌         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▌         |  ETA: 0:00:01
Simulating  76%|██████████████████████████████▋         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▋         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▋         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▋         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▊         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▊         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▊         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▊         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▉         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▉         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▉         |  ETA: 0:00:01
Simulating  77%|██████████████████████████████▉         |  ETA: 0:00:01
Simulating  77%|███████████████████████████████         |  ETA: 0:00:01
Simulating  77%|███████████████████████████████         |  ETA: 0:00:01
Simulating  78%|███████████████████████████████         |  ETA: 0:00:01
Simulating  78%|███████████████████████████████         |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▏        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▏        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▏        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▏        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▏        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▎        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▎        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▎        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▍        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▍        |  ETA: 0:00:01
Simulating  78%|███████████████████████████████▍        |  ETA: 0:00:00
Simulating  78%|███████████████████████████████▍        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▍        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▍        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▌        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▌        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▌        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▌        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▋        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▋        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▋        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▋        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▊        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▊        |  ETA: 0:00:00
Simulating  79%|███████████████████████████████▊        |  ETA: 0:00:00
Simulating  80%|███████████████████████████████▊        |  ETA: 0:00:00
Simulating  80%|███████████████████████████████▉        |  ETA: 0:00:00
Simulating  80%|███████████████████████████████▉        |  ETA: 0:00:00
Simulating  80%|███████████████████████████████▉        |  ETA: 0:00:00
Simulating  80%|████████████████████████████████        |  ETA: 0:00:00
Simulating  80%|████████████████████████████████        |  ETA: 0:00:00
Simulating  80%|████████████████████████████████        |  ETA: 0:00:00
Simulating  80%|████████████████████████████████        |  ETA: 0:00:00
Simulating  80%|████████████████████████████████▏       |  ETA: 0:00:00
Simulating  80%|████████████████████████████████▏       |  ETA: 0:00:00
Simulating  80%|████████████████████████████████▏       |  ETA: 0:00:00
Simulating  80%|████████████████████████████████▎       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▎       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▎       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▎       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▍       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▍       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▍       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▌       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▌       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▌       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▌       |  ETA: 0:00:00
Simulating  81%|████████████████████████████████▋       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▋       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▋       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▊       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▊       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▊       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▉       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▉       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▉       |  ETA: 0:00:00
Simulating  82%|████████████████████████████████▉       |  ETA: 0:00:00
Simulating  82%|█████████████████████████████████       |  ETA: 0:00:00
Simulating  82%|█████████████████████████████████       |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████       |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████       |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▏      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▏      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▏      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▏      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▎      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▎      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▎      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▎      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▎      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▍      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▍      |  ETA: 0:00:00
Simulating  83%|█████████████████████████████████▍      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▍      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▍      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▌      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▌      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▌      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▌      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▋      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▋      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▋      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▋      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▊      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▊      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▊      |  ETA: 0:00:00
Simulating  84%|█████████████████████████████████▊      |  ETA: 0:00:00
Simulating  85%|█████████████████████████████████▉      |  ETA: 0:00:00
Simulating  85%|█████████████████████████████████▉      |  ETA: 0:00:00
Simulating  85%|█████████████████████████████████▉      |  ETA: 0:00:00
Simulating  85%|█████████████████████████████████▉      |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████      |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████      |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████      |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████      |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████▏     |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████▏     |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████▏     |  ETA: 0:00:00
Simulating  85%|██████████████████████████████████▏     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▎     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▎     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▎     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▍     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▍     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▍     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▌     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▌     |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▌     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▋     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▋     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▊     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▊     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▊     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▉     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▉     |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▉     |  ETA: 0:00:00
Simulating  87%|███████████████████████████████████     |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████     |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████     |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▏    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▏    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▏    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▎    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▎    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▍    |  ETA: 0:00:00
Simulating  88%|███████████████████████████████████▍    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▍    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▌    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▌    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▌    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▋    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▋    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▊    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▊    |  ETA: 0:00:00
Simulating  89%|███████████████████████████████████▊    |  ETA: 0:00:00
Simulating  90%|███████████████████████████████████▉    |  ETA: 0:00:00
Simulating  90%|███████████████████████████████████▉    |  ETA: 0:00:00
Simulating  90%|███████████████████████████████████▉    |  ETA: 0:00:00
Simulating  90%|███████████████████████████████████▉    |  ETA: 0:00:00
Simulating  90%|████████████████████████████████████    |  ETA: 0:00:00
Simulating  90%|████████████████████████████████████    |  ETA: 0:00:00
Simulating  90%|████████████████████████████████████    |  ETA: 0:00:00
Simulating  90%|████████████████████████████████████▏   |  ETA: 0:00:00
Simulating  90%|████████████████████████████████████▏   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▎   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▎   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▍   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▍   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▍   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▌   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▌   |  ETA: 0:00:00
Simulating  91%|████████████████████████████████████▋   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▋   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▊   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▊   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▊   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▉   |  ETA: 0:00:00
Simulating  92%|████████████████████████████████████▉   |  ETA: 0:00:00
Simulating  92%|█████████████████████████████████████   |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████   |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▏  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▏  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▏  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▎  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▎  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▍  |  ETA: 0:00:00
Simulating  93%|█████████████████████████████████████▍  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▌  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▌  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▌  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▋  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▋  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▊  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▊  |  ETA: 0:00:00
Simulating  94%|█████████████████████████████████████▊  |  ETA: 0:00:00
Simulating  95%|█████████████████████████████████████▉  |  ETA: 0:00:00
Simulating  95%|█████████████████████████████████████▉  |  ETA: 0:00:00
Simulating  95%|█████████████████████████████████████▉  |  ETA: 0:00:00
Simulating  95%|█████████████████████████████████████▉  |  ETA: 0:00:00
Simulating  95%|██████████████████████████████████████  |  ETA: 0:00:00
Simulating  95%|██████████████████████████████████████  |  ETA: 0:00:00
Simulating  95%|██████████████████████████████████████▏ |  ETA: 0:00:00
Simulating  95%|██████████████████████████████████████▏ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▎ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▎ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▍ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▍ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▌ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▌ |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▌ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▋ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▋ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▋ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▊ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▊ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▊ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▊ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▉ |  ETA: 0:00:00
Simulating  97%|██████████████████████████████████████▉ |  ETA: 0:00:00
Simulating  97%|███████████████████████████████████████ |  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████ |  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▏|  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▏|  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▎|  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▎|  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▍|  ETA: 0:00:00
Simulating  98%|███████████████████████████████████████▍|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▌|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▌|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▌|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▋|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▋|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▊|  ETA: 0:00:00
Simulating  99%|███████████████████████████████████████▊|  ETA: 0:00:00
Simulating 100%|███████████████████████████████████████▉|  ETA: 0:00:00
Simulating 100%|███████████████████████████████████████▉|  ETA: 0:00:00
Simulating 100%|████████████████████████████████████████|  ETA: 0:00:00
Simulating 100%|████████████████████████████████████████|  ETA: 0:00:00
Simulating 100%|████████████████████████████████████████| Time: 0:00:02
[ Info: Computation time: 2 seconds, 795 milliseconds
[ Info: The model finished successfully at 2026-02-03T09:14:08.036.

After running the model, read back the results:

df_basin = pd.read_feather(datadir / "level_range/results/basin.arrow")
df_basin_wide = df_basin.pivot_table(
    index="time", columns="node_id", values=["storage", "level"]
)

ax = df_basin_wide["level"].plot()

threshold_high = model.discrete_control.condition.df.threshold_high

ax.hlines(
    threshold_high,
    df_basin.time[0],
    df_basin.time.max(),
    lw=1,
    ls="--",
    color="k",
)

ax.set_yticks(threshold_high, ["min", "max"])
ax.set_ylabel("level")
plt.show()

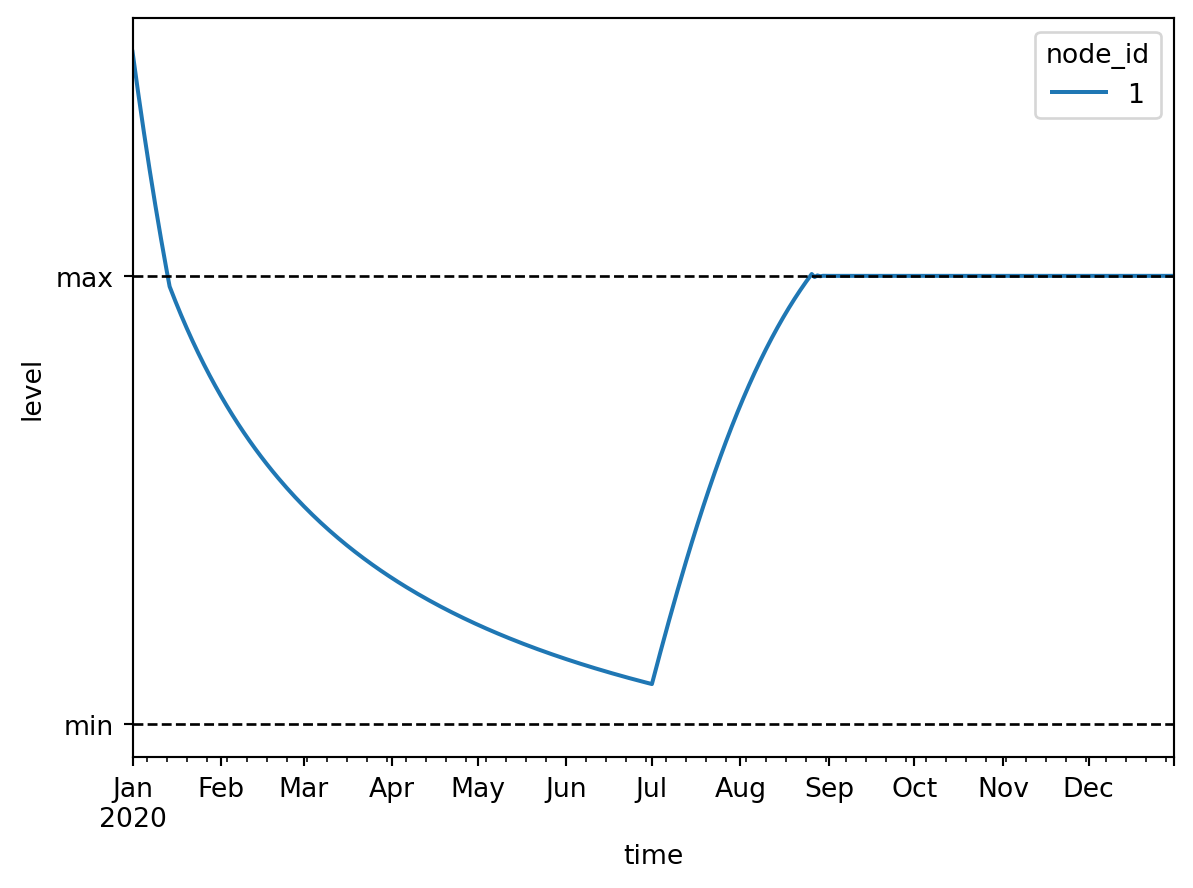

We see that in January the level of the basin is too high and thus water is pumped out until the maximum level of the desired range is reached. Then until May water flows out of the basin freely through the tabulated rating curve until the minimum level is reached. From this point until the start of July water is pumped into the basin in short bursts to stay within the desired range. At the start of July rain starts falling on the basin, which causes the basin level to rise until the maximum level. From this point onward water is pumped out of the basin in short bursts to stay within the desired range.

3 Model with PID control

Set up the model:

model = Model(starttime="2020-01-01", endtime="2020-12-01", crs="EPSG:4326")

Setup the basins:

model.basin.add(
    Node(2, Point(1.0, 0.0)),
    [basin.Profile(area=[1000.0, 1000.0], level=[0.0, 1.0]), basin.State(level=[6.0])],
)

Basin #2

Setup the pump:

model.pump.add(
    Node(3, Point(2.0, 0.5)),
    [pump.Static(flow_rate=[0.0])],  # Will be overwritten by PID controller
)

Pump #3

Setup the outlet:

model.outlet.add(
    Node(6, Point(2.0, -0.5)),
    [outlet.Static(flow_rate=[0.0])],  # Will be overwritten by PID controller
)

Outlet #6

Setup flow boundary:

model.flow_boundary.add(
    Node(1, Point(0.0, 0.0)),
    [flow_boundary.Static(flow_rate=[1e-3])],
)

FlowBoundary #1

Setup level boundary:

model.level_boundary.add(
    Node(4, Point(3.0, 0.0)),
    [level_boundary.Static(level=[5.0])],
)

LevelBoundary #4

Setup PID control:

for node, proportional, integral in [
    (Node(5, Point(1.5, 1.0)), -1e-3, -1e-7),
    (Node(7, Point(1.5, -1.0)), 1e-3, 1e-7),
]:
    pid_control_data = [
        pid_control.Time(
            time=[
                "2020-01-01",
                "2020-05-01",
                "2020-07-01",
                "2020-12-01",
            ],
            listen_node_id=2,
            target=[5.0, 5.0, 7.5, 7.5],
            proportional=proportional,
            integral=integral,
            derivative=0.0,
        )
    ]
    model.pid_control.add(node, pid_control_data)

Note that the coefficients for the pump and the outlet are equal in magnitude but opposite in sign. This way the pump and the outlet equally work towards the same goal, while having opposite effects on the controlled basin due to their connectivity to this basin.

Setup the links:

model.link.add(model.flow_boundary[1], model.basin[2])
model.link.add(model.basin[2], model.pump[3])
model.link.add(model.pump[3], model.level_boundary[4])
model.link.add(model.level_boundary[4], model.outlet[6])
model.link.add(model.outlet[6], model.basin[2])
model.link.add(model.pid_control[5], model.pump[3])
model.link.add(model.pid_control[7], model.outlet[6])

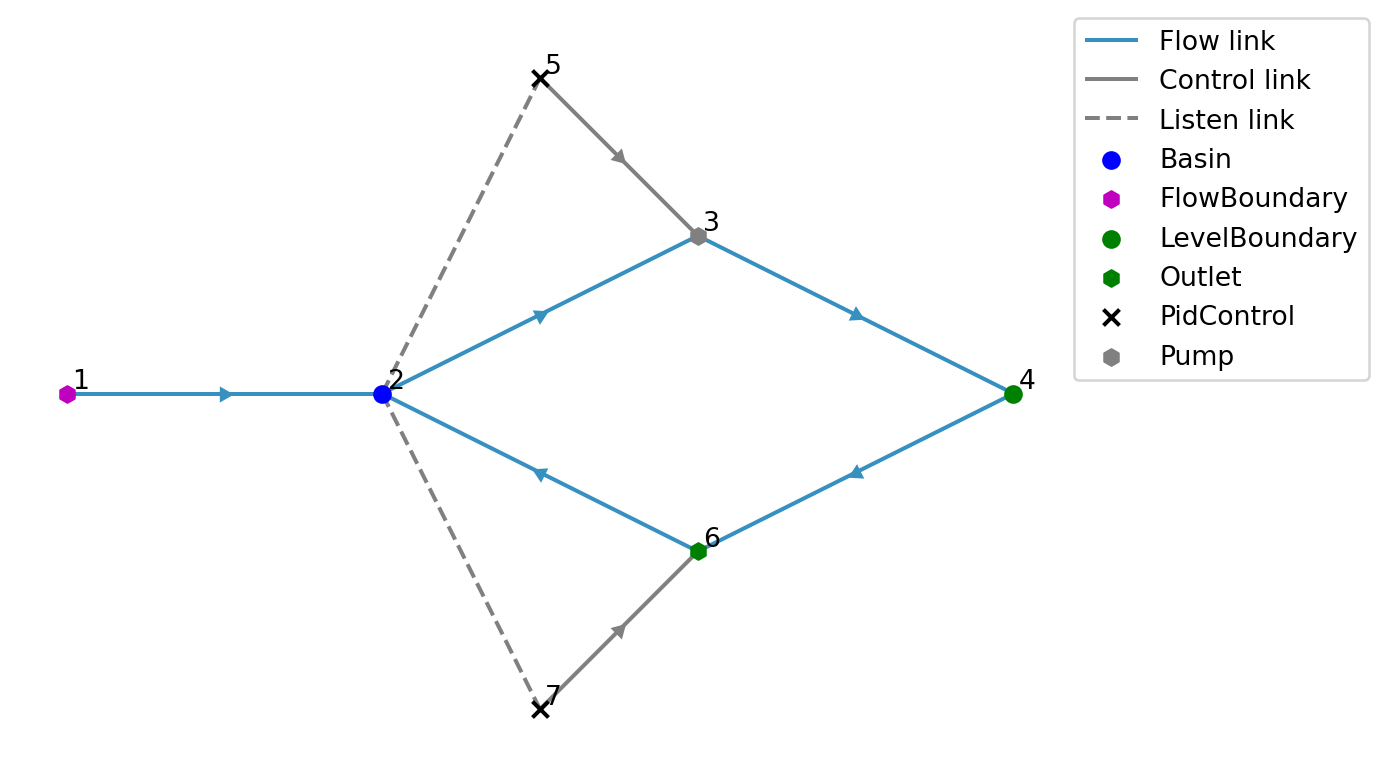

Let’s take a look at the model:

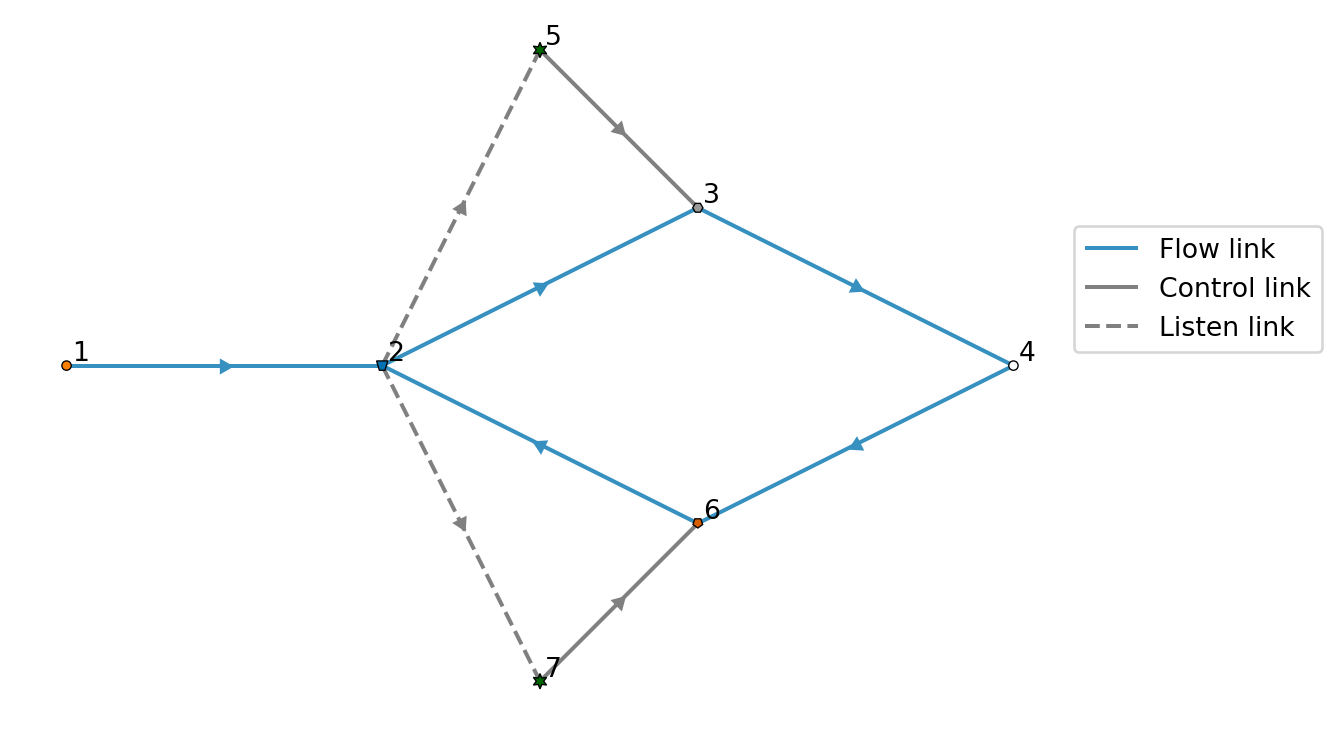

model.plot()

Write the model to a TOML and GeoPackage:

datadir = Path("data")
model.write(datadir / "pid_control/ribasim.toml")

PosixPath('data/pid_control/ribasim.toml')

Now run the model.

run_ribasim(datadir / "pid_control/ribasim.toml")

┌ Info: Starting a Ribasim simulation at 2026-02-03T09:14:08.884.
│   toml_path = "data/pid_control/ribasim.toml"
│   ribasim_version = "2026.1.0-rc1"
│   starttime = 2020-01-01T00:00:00
│   endtime = 2020-12-01T00:00:00
└   threads = 1
Simulating   0%|                                        |  ETA: N/A
Simulating   2%|▋                                       |  ETA: 0:00:00
Simulating   4%|█▌                                      |  ETA: 0:00:00
Simulating   6%|██▍                                     |  ETA: 0:00:00
Simulating   8%|███▍                                    |  ETA: 0:00:00
Simulating  11%|████▌                                   |  ETA: 0:00:00
Simulating  16%|██████▎                                 |  ETA: 0:00:00
Simulating  20%|████████▏                               |  ETA: 0:00:00
Simulating  25%|██████████▏                             |  ETA: 0:00:00
Simulating  31%|████████████▌                           |  ETA: 0:00:00
Simulating  37%|██████████████▊                         |  ETA: 0:00:00
Simulating  42%|████████████████▊                       |  ETA: 0:00:00
Simulating  47%|██████████████████▉                     |  ETA: 0:00:00
Simulating  53%|█████████████████████                   |  ETA: 0:00:00
Simulating  57%|██████████████████████▉                 |  ETA: 0:00:00
Simulating  63%|█████████████████████████▏              |  ETA: 0:00:00
Simulating  70%|███████████████████████████▉            |  ETA: 0:00:00
Simulating  77%|██████████████████████████████▊         |  ETA: 0:00:00
Simulating  86%|██████████████████████████████████▌     |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▌ |  ETA: 0:00:00
Simulating 100%|████████████████████████████████████████| Time: 0:00:00
[ Info: Computation time: 111 milliseconds
[ Info: The model finished successfully at 2026-02-03T09:14:11.756.

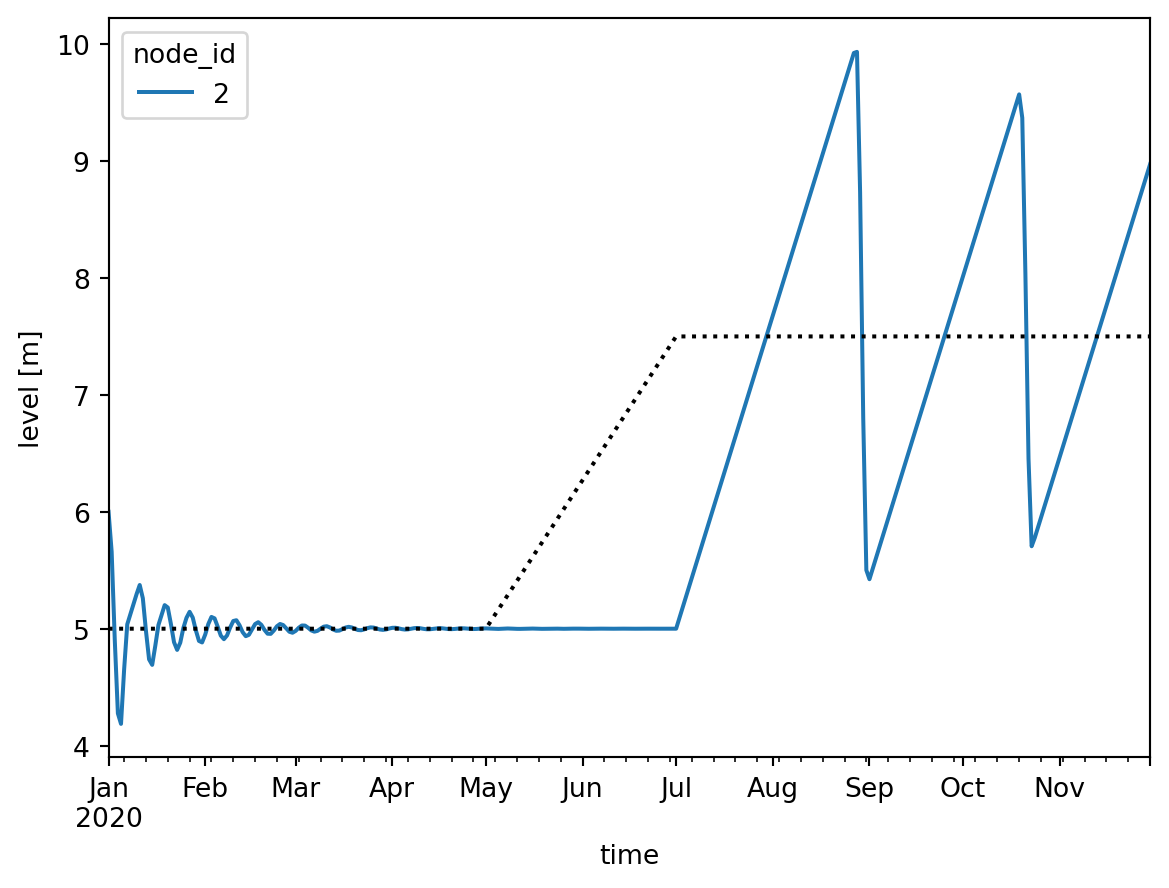

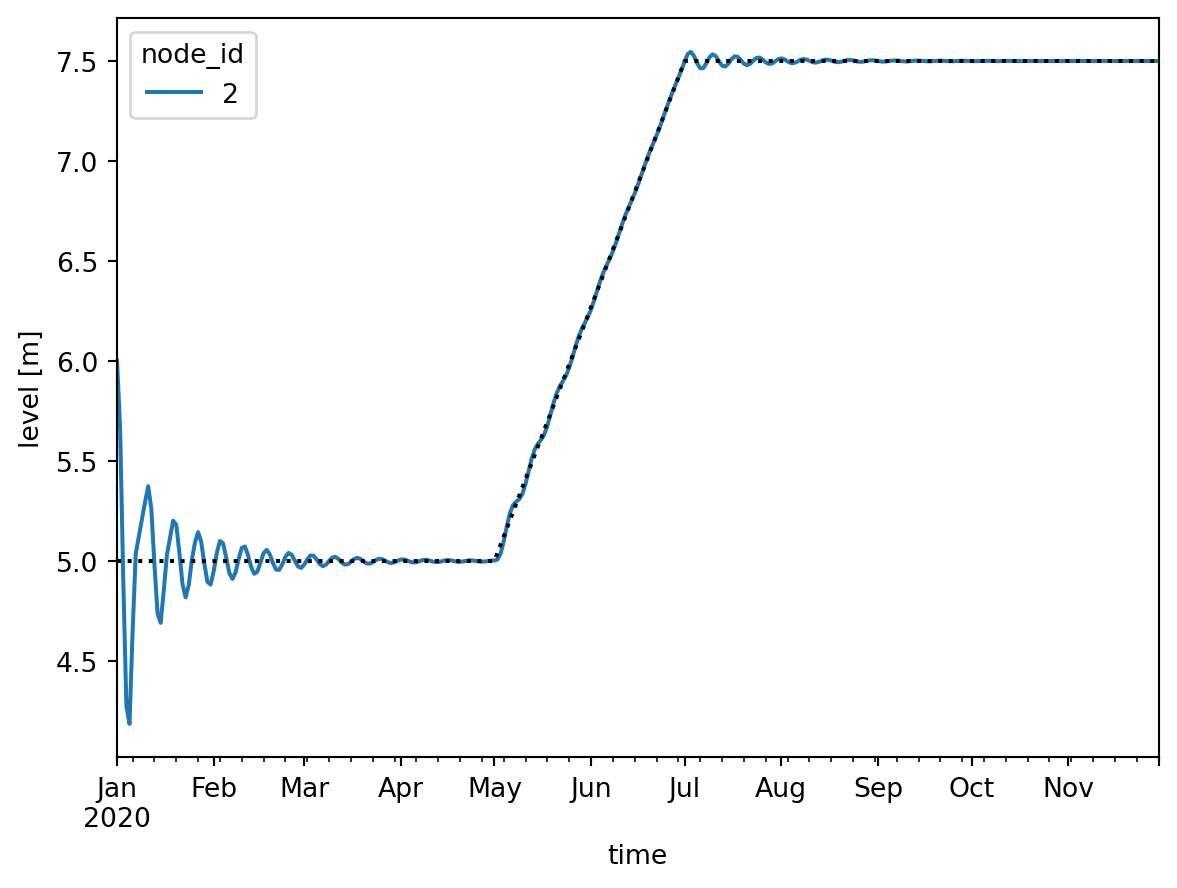

After running the model, read back the results:

from matplotlib.dates import date2num

df_basin = pd.read_feather(datadir / "pid_control/results/basin.arrow")
df_basin_wide = df_basin.pivot_table(
    index="time", columns="node_id", values=["storage", "level"]
)
ax = df_basin_wide["level"].plot()
ax.set_ylabel("level [m]")

# Plot target level
level_demands = model.pid_control.time.df.target.to_numpy()[:4]
times = date2num(model.pid_control.time.df.time)[:4]
ax.plot(times, level_demands, color="k", ls=":", label="target level")
pass

4 Polder/Boezem water management with allocation

Situation description: This example demonstrates a typical Dutch polder and boezem (storage basin) system that uses allocation to maintain target water levels under varying hydrological conditions. The model includes two polder basins at different elevations and two connected boezem basins, with controlled flows between them.

In the Netherlands, polders are low-lying areas protected by dikes, typically with water levels maintained below the surrounding area. The boezem is a higher water system that collects water from multiple polders and manages water distribution. This hierarchy requires careful water management through pumps, outlets, and controlled structures.

Model approach: The model uses Ribasim’s allocation feature to intelligently manage water distribution during both wet and dry seasons. The system experiences:

• Wet periods (days 1-90 and 180-270): Precipitation exceeds evaporation, requiring water removal from polders
• Dry periods (days 90-180 and 270-366): Evaporation exceeds precipitation, requiring water supply to maintain target levels

Setup the model with allocation enabled:

from ribasim.nodes import (
    flow_demand
)

model = Model(
    starttime="2020-01-01",
    endtime="2021-01-01",
    crs="EPSG:4326",
    experimental=Experimental(allocation=True),
)

Create time-varying precipitation and evaporation patterns:

time = pd.date_range(model.starttime, model.endtime)
day_of_year = time.day_of_year.to_numpy()

precipitation = np.zeros(day_of_year.size)
precipitation[0:90] = 1e-6
precipitation[90:180] = 0
precipitation[180:270] = 1e-6
precipitation[270:366] = 0

evaporation = np.zeros(day_of_year.size)
evaporation[0:90] = 0
evaporation[90:180] = 1e-6
evaporation[180:270] = 0
evaporation[270:366] = 1e-6

Setup the basins with identical profiles and forcing:

basin_data = [
    basin.Profile(area=[0.01, 1000000.0], level=[-10, 2.0]),
    basin.Time(
        time=time,
        drainage=0.0,
        potential_evaporation=evaporation,
        infiltration=0.0,
        precipitation=precipitation,
    ),
    basin.State(level=[0.9]),
]

basin3 = model.basin.add(Node(3, Point(2.0, 0.0), name="Boezem"), basin_data)
basin4 = model.basin.add(Node(4, Point(2.0, 2.0), name="Polder"), basin_data)
basin6 = model.basin.add(Node(6, Point(4.0, 2.0), name="Polder"), basin_data)
basin9 = model.basin.add(Node(9, Point(4.0, 0.0), name="Boezem"), basin_data)

The key to this model is using LevelDemand nodes to specify target levels for each polder and the boezem. The allocation algorithm will automatically determine required flows:

# Level demand on polder 4: maintain exactly 1.0 m
level4 = model.level_demand.add(
    Node(100, Point(2.0, 2.5), name="polder#4 level demand"),
    [level_demand.Static(min_level=[1.0], max_level=[1.0], demand_priority=[1])],
)

# Level demand on polder 6: maintain exactly 0.9 m
level6 = model.level_demand.add(
    Node(101, Point(4.0, 2.5), name="polder#6 level demand"),
    [level_demand.Static(min_level=[0.9], max_level=[0.9], demand_priority=[1])],
)

# Level demand on boezem 3: maintain 1.2 m
level3 = model.level_demand.add(
    Node(102, Point(2.0, -1), name="boezem#3 level demand"),
    [level_demand.Static(min_level=[1.2], max_level=[1.2], demand_priority=[1])],
)

# Set initial boezem levels to 1.2m
model.basin.state.df.loc[model.basin.state.df.node_id==3, 'level'] = 1.2
model.basin.state.df.loc[model.basin.state.df.node_id==9, 'level'] = 1.2

model.link.add(level4, basin4)
model.link.add(level6, basin6)
model.link.add(level3, basin3)

Setup level boundaries representing external water systems:

level_boundary11 = model.level_boundary.add(
    Node(11, Point(0, 0)), [level_boundary.Static(level=[10])]
)
level_boundary17 = model.level_boundary.add(
    Node(17, Point(6, 0)), [level_boundary.Static(level=[0.9])]
)

Setup outlets with allocation control. Note control_state="Ribasim.allocation" which tells the allocation algorithm to control these nodes:

# Inlet from boezem to polder 4
outlet5 = model.outlet.add(
    Node(5, Point(2, 1), name="inlaat"),
    [
        outlet.Static(
            control_state="Ribasim.allocation",
            flow_rate=[0.0],
            max_flow_rate=5.0,
        )
    ],
)

# Bidirectional flow between polders
outlet13 = model.outlet.add(
    Node(13, Point(3, 2), name="inlaat/uitlaat"),
    [
        outlet.Static(
            control_state="Ribasim.allocation",
            flow_rate=[0.0],
            max_flow_rate=5.0
        )
    ],
)

# Allocation-controlled outlets for water balance management
outlet10 = model.outlet.add(
    Node(10, Point(5.0, 0.0)),
    [outlet.Static(
        control_state="Ribasim.allocation",
        flow_rate=[0.0],
        max_flow_rate=10
    )],
)

outlet12 = model.outlet.add(
    Node(12, Point(1.0, 0)),
    [outlet.Static(
        control_state="Ribasim.allocation",
        flow_rate=[0.0],
        max_flow_rate=10.0)],
)

Setup a pump controlled by allocation for removing excess water:

pump7 = model.pump.add(
    Node(7, Point(4, 1), name="drainage pumping station"),
    [
        pump.Static(
            control_state="Ribasim.allocation",
            flow_rate=[0.0],
            max_flow_rate=20.0,
        )
    ],
)

Add a flushing demand (water quality management) during day 90-180:

t = pd.date_range(model.starttime, model.endtime, freq="D")
d = np.zeros(len(t))
d[90:180] = 1.5

pump7_alloc = model.flow_demand.add(
    Node(70, Point(5.0, 1), name="flush=1.5m3/s"),
    [
        flow_demand.Time(
            time=t,
            demand_priority=[2] * len(t),
            demand=d,
        )
    ],
)
model.link.add(pump7_alloc, pump7)

Setup Manning resistance to model open channel flow. The route_priority=0 ensures this is the main water route:

manning_resistance2 = model.manning_resistance.add(
    Node(2, Point(3, 0.0), route_priority=0),
    [
        manning_resistance.Static(
            length=[900], manning_n=[0.04], profile_width=[6.0], profile_slope=[3.0]
        )
    ],
)

Setup the links to connect all components:

model.link.add(level_boundary11, outlet12)
model.link.add(outlet12, basin3)
model.link.add(basin3, outlet5)
model.link.add(outlet5, basin4)
model.link.add(basin4, outlet13)
model.link.add(outlet13, basin6)
model.link.add(basin6, pump7)
model.link.add(pump7, basin9)
model.link.add(basin3, manning_resistance2)
model.link.add(manning_resistance2, basin9)
model.link.add(basin9, outlet10)
model.link.add(outlet10, level_boundary17)

Let’s visualize the model structure:

model.plot()

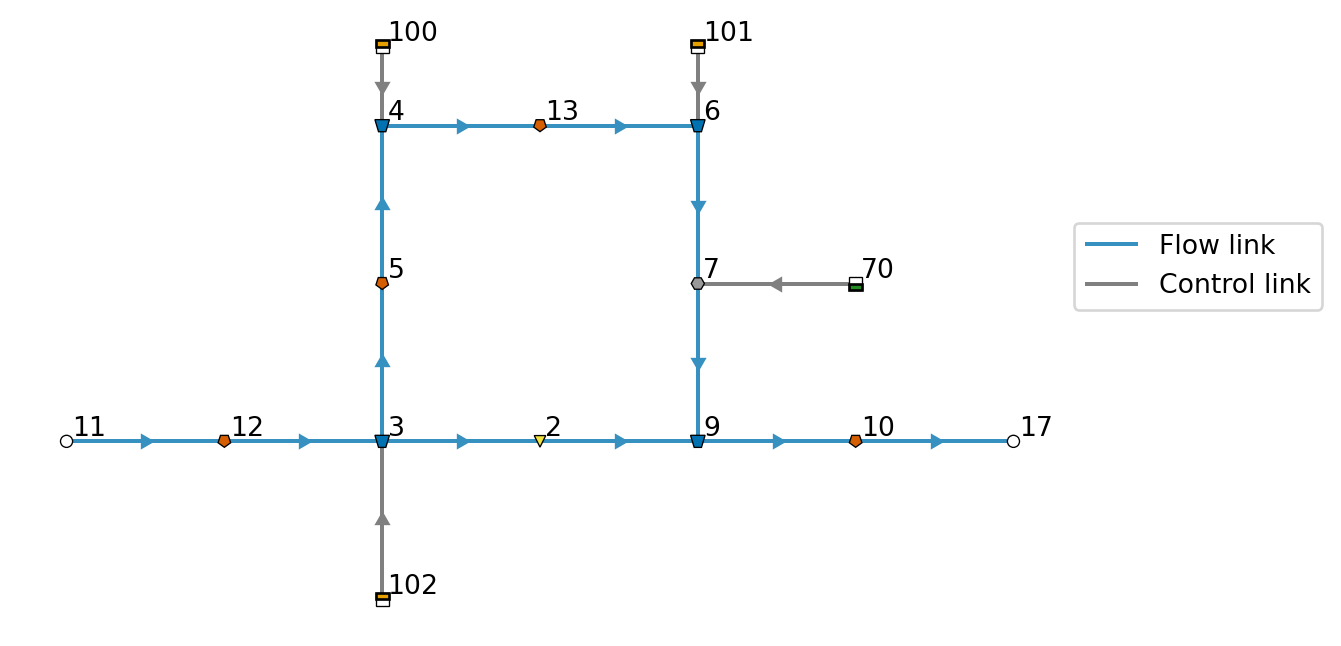

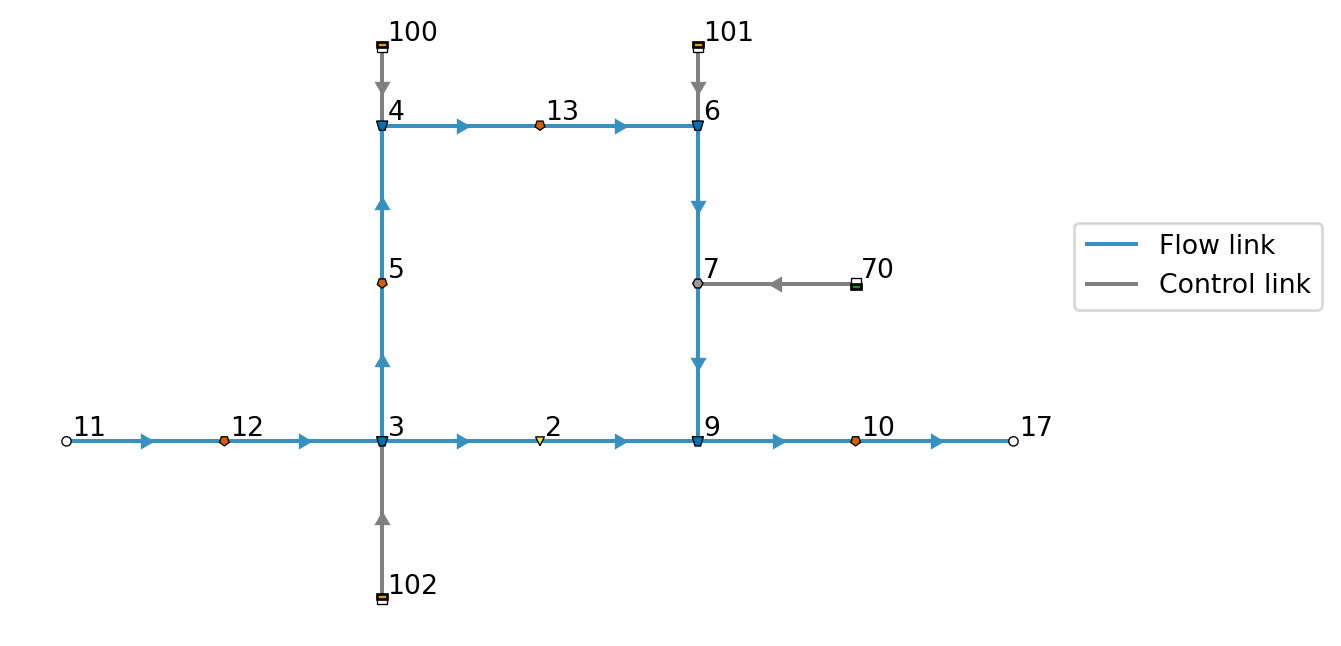

Write and run the model:

datadir = Path("data")
model.write(datadir / "polder_management/ribasim.toml")
run_ribasim(datadir / "polder_management/ribasim.toml")

┌ Info: Starting a Ribasim simulation at 2026-02-03T09:14:13.196.
│   toml_path = "data/polder_management/ribasim.toml"
│   ribasim_version = "2026.1.0-rc1"
│   starttime = 2020-01-01T00:00:00
│   endtime = 2021-01-01T00:00:00
└   threads = 1
┌ Warning: The following experimental features are enabled: allocation
└ @ Ribasim /home/runner/work/Ribasim/Ribasim/core/src/logging.jl:53
Simulating   0%|                                        |  ETA: N/A
Simulating   4%|█▊                                      |  ETA: 0:03:24
Simulating  25%|█████████▉                              |  ETA: 0:00:29
Simulating  47%|██████████████████▉                     |  ETA: 0:00:11
Simulating  64%|█████████████████████████▋              |  ETA: 0:00:05
Simulating  85%|█████████████████████████████████▉      |  ETA: 0:00:02
[ Info: Computation time: 9 seconds, 816 milliseconds
[ Info: The model finished successfully at 2026-02-03T09:15:05.111.

Analyze the results - first look at basin levels:

df_basin = pd.read_feather(datadir / "polder_management/results/basin.arrow")
df_basin_wide = df_basin.pivot_table(
    index="time", columns="node_id", values=["storage", "level"]
)

ax = df_basin_wide["level"].plot()
ax.axhline(y=1.0, color="red", linestyle="--", label="Polder 4 target")
ax.axhline(y=0.9, color="orange", linestyle="--", label="Polder 6 target")
ax.set_ylabel("level [m]")
ax.legend()
plt.show()

The plot shows how allocation maintains the polder target levels (1.0 m for basin 4, 0.9 m for basin 6) despite varying precipitation and evaporation.

Examine the flow rates managed by allocation:

df_flow = pd.read_feather(datadir / "polder_management/results/flow.arrow")
df_flow["link"] = list(zip(df_flow.from_node_id, df_flow.to_node_id))
df_flow["flow_m3d"] = df_flow.flow_rate

# Focus on allocation-controlled structures
controlled_links = [(3, 5), (4, 13), (6, 7)]  # inlet, polder connection, pump
df_controlled = df_flow[df_flow["link"].isin(controlled_links)]
df_pivot = df_controlled.pivot_table(index="time", columns="link", values="flow_m3d")

ax = df_pivot.plot()
ax.set_ylabel("flow [m³/s]")
ax.legend(title="Link (from → to)", labels=["Boezem→Polder4", "Polder4→Polder6", "Polder6→Boezem"])
plt.show()

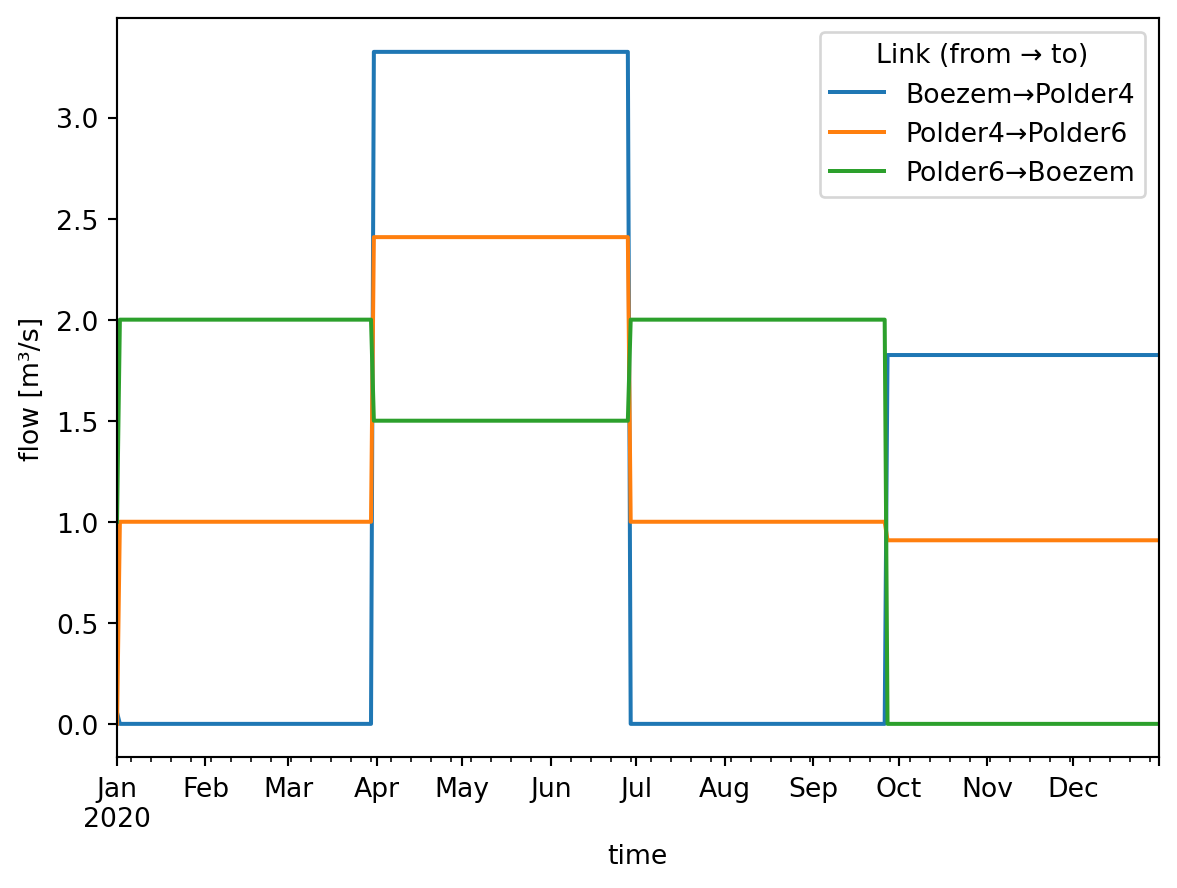

The allocation algorithm automatically:

• Supplies water during dry periods (positive flow through inlet)
• Removes excess water during wet periods (positive flow through pump)
• Transfers water between polders as needed
• Respects maximum flow rate constraints
• Prioritizes demands by priority level

5 Model with continuous control

model = Model(starttime="2020-01-01", endtime="2021-01-01", crs="EPSG:28992")

Set up the transient level boundary:

model.level_boundary.add(
    Node(1, Point(0, 0)),
    [
        level_boundary.Time(
            time=pd.date_range(
                start="2020-01-01", end="2021-01-01", periods=100, unit="ms"
            ),
            level=6.0 + np.sin(np.linspace(0, 6 * np.pi, 100)),
        )
    ],
)

LevelBoundary #1

Set up the linear resistance:

model.linear_resistance.add(
    Node(2, Point(1, 0)), [linear_resistance.Static(resistance=[10.0])]
)

LinearResistance #2

Set up the basin:

model.basin.add(
    Node(3, Point(2, 0)),
    [
        basin.Profile(area=10000.0, level=[0.0, 1.0]),
        basin.State(level=[10.0]),
    ],
)

Basin #3

Set up the outlets:

model.outlet.add(Node(4, Point(3, 1)), [outlet.Static(flow_rate=[1.0])])
model.outlet.add(Node(5, Point(3, -1)), [outlet.Static(flow_rate=[1.0])])

Outlet #5

Set up the terminals:

model.terminal.add(Node(6, Point(4, 1)))
model.terminal.add(Node(7, Point(4, -1)))

Terminal #7

Set up the continuous control:

model.continuous_control.add(
    Node(8, Point(2, 1)),
    [
        continuous_control.Variable(
            listen_node_id=[2],
            variable="flow_rate",
        ),
        continuous_control.Function(
            input=[0.0, 1.0],
            output=[0.0, 0.6],
            controlled_variable="flow_rate",
        ),
    ],
)
model.continuous_control.add(
    Node(9, Point(2, -1)),
    [
        continuous_control.Variable(
            listen_node_id=[2],
            variable="flow_rate",
        ),
        continuous_control.Function(
            input=[0.0, 1.0],
            output=[0.0, 0.4],
            controlled_variable="flow_rate",
        ),
    ],
)

ContinuousControl #9

This defines:

• A ContinuousControl node with ID 1, which listens to the flow rate of the LinearResistance node with ID 1, puts that through the function \(f(x) = \max(0, 0.6x)\), and assigns the result to the flow rate of the node this ContinuousControl node is controlling, which is defined by a (control) link;
• A ContinuousControl node with ID 2, which listens to the flow rate of the LinearResistance node with ID 1, puts that through the function \(f(x) = \max(0, 0.4x)\), and assigns the result to the flow rate of the node this ContinuousControl node is controlling, which is defined by a (control) link.

model.link.add(model.level_boundary[1], model.linear_resistance[2])
model.link.add(model.linear_resistance[2], model.basin[3])
model.link.add(model.basin[3], model.outlet[4])
model.link.add(model.basin[3], model.outlet[5])
model.link.add(model.outlet[4], model.terminal[6])
model.link.add(model.outlet[5], model.terminal[7])

# Define which node is controlled by each continuous control node
model.link.add(model.continuous_control[8], model.outlet[4])
model.link.add(model.continuous_control[9], model.outlet[5])

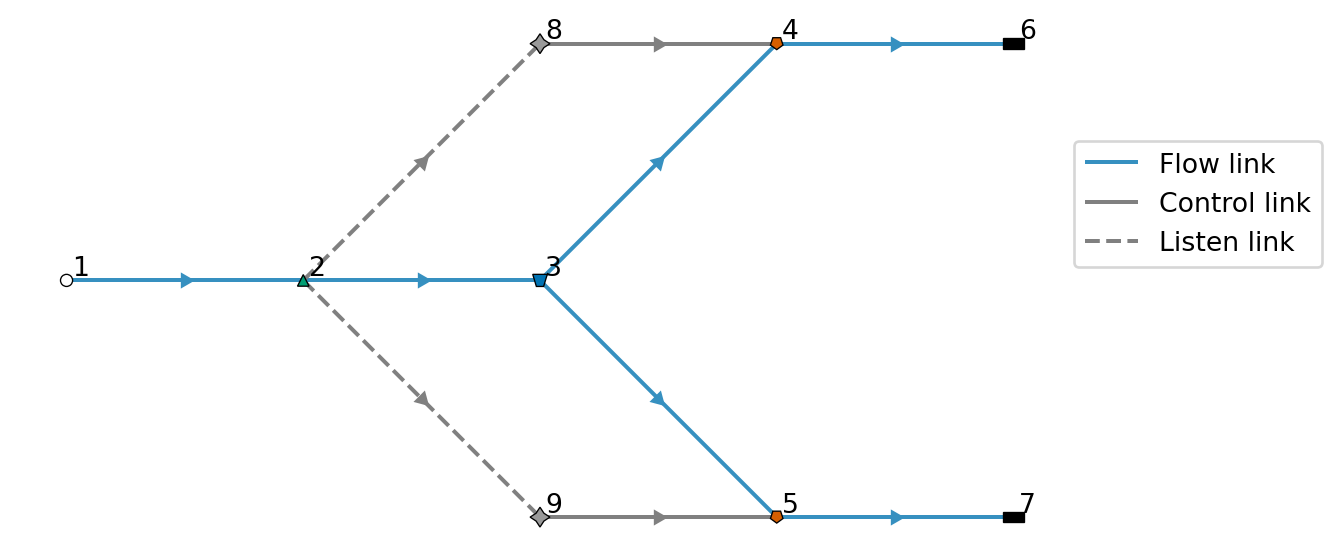

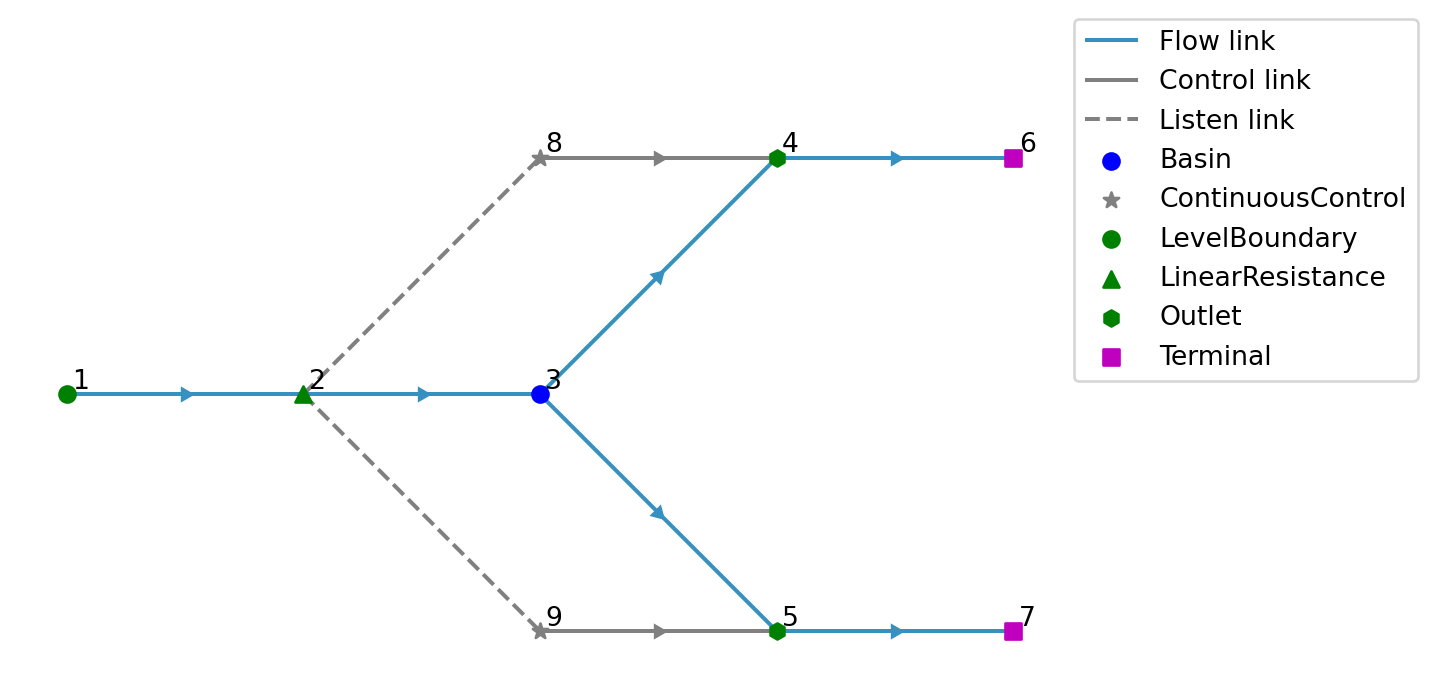

Let’s take a look at the model:

model.plot()

With this setup we want to split the flow coming into the basin into a 60% - 40% ratio.

Write the model to a TOML and GeoPackage:

toml_path = datadir / "outlet_continuous_control/ribasim.toml"
model.write(toml_path)

PosixPath('data/outlet_continuous_control/ribasim.toml')

Now run the model.

run_ribasim(toml_path)

┌ Info: Starting a Ribasim simulation at 2026-02-03T09:15:06.232.
│   toml_path = "data/outlet_continuous_control/ribasim.toml"
│   ribasim_version = "2026.1.0-rc1"
│   starttime = 2020-01-01T00:00:00
│   endtime = 2021-01-01T00:00:00
└   threads = 1
Simulating   0%|                                        |  ETA: N/A
Simulating   1%|▌                                       |  ETA: 0:00:00
Simulating   9%|███▊                                    |  ETA: 0:00:00
Simulating  18%|███████▏                                |  ETA: 0:00:00
Simulating  25%|██████████▏                             |  ETA: 0:00:00
Simulating  35%|█████████████▉                          |  ETA: 0:00:00
Simulating  45%|██████████████████▏                     |  ETA: 0:00:00
Simulating  56%|██████████████████████▎                 |  ETA: 0:00:00
Simulating  65%|█████████████████████████▉              |  ETA: 0:00:00
Simulating  76%|██████████████████████████████▎         |  ETA: 0:00:00
Simulating  87%|██████████████████████████████████▋     |  ETA: 0:00:00
Simulating  96%|██████████████████████████████████████▌ |  ETA: 0:00:00
Simulating 100%|████████████████████████████████████████| Time: 0:00:00
[ Info: Computation time: 55 milliseconds
[ Info: The model finished successfully at 2026-02-03T09:15:09.395.

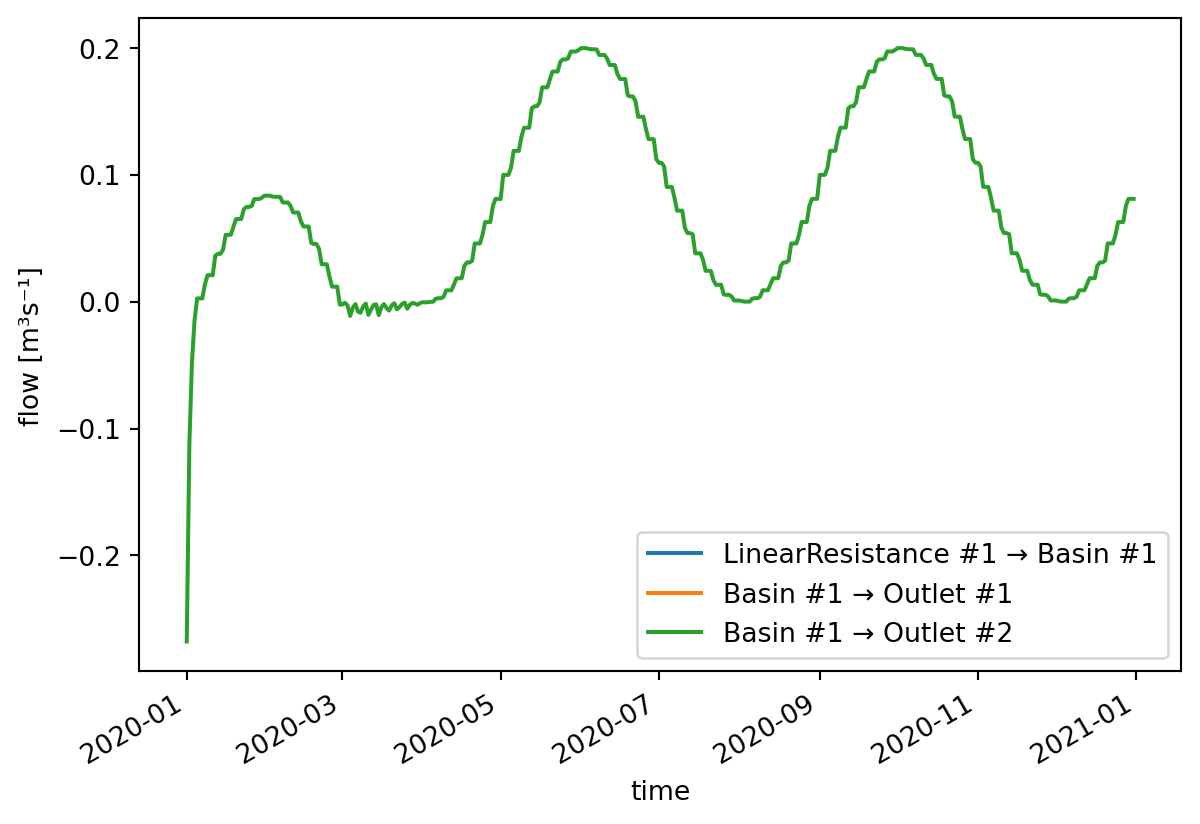

After running the model, read back the results:

df_flow = pd.read_feather(datadir / "outlet_continuous_control/results/flow.arrow")
fig, ax = plt.subplots()


def plot_link_flow(from_node_type, from_node_id, to_node_type, to_node_id):
    df_flow_filtered = df_flow[
        (df_flow["from_node_id"] == from_node_id)
        & (df_flow["to_node_id"] == to_node_id)
    ]
    df_flow_filtered.plot(
        x="time",
        y="flow_rate",
        ax=ax,
        label=f"{from_node_type} #{from_node_id} → {to_node_type} #{to_node_id}",
    )


plot_link_flow("LinearResistance", 1, "Basin", 1)
plot_link_flow("Basin", 1, "Outlet", 1)
plot_link_flow("Basin", 1, "Outlet", 2)

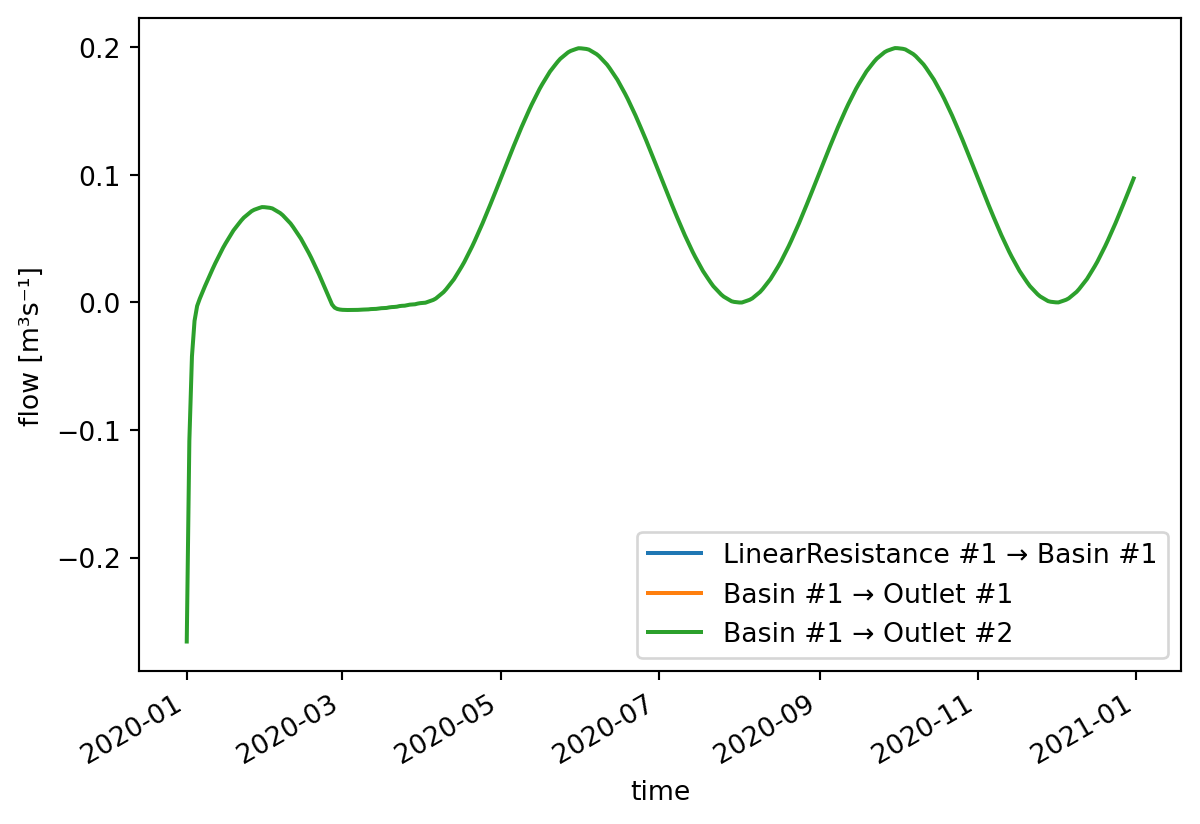

ax.set_ylabel("flow [m³s⁻¹]");
